Złącze WAN w routerze - gdzie podłączyć kabel i jak je ustawić?

Gdy internet z modemu lub terminala światłowodowego nie trafia do routera, pierwszym podejrzanym zwykle jest niewłaściwe gniazdo albo błędny tryb pracy urządzenia. Port WAN odpowiada za połączenie routera z siecią operatora, podczas gdy porty LAN obsługują urządzenia w domu. Poniżej wyjaśniam, jak rozpoznać właściwe złącze, poprawnie je podłączyć, skonfigurować i usunąć najczęstsze problemy.

Złącze WAN w routerze odpowiada za dostęp do internetu

WAN to skrót od Wide Area Network, czyli sieci rozległej. W domowym routerze jest to interfejs skierowany na zewnątrz, do urządzenia operatora lub bezpośrednio do jego infrastruktury. Router pobiera tą drogą adres sieciowy, a potem udostępnia połączenie urządzeniom podłączonym przez Wi-Fi i LAN.

W praktyce router wykonuje kilka zadań jednocześnie. NAT tłumaczy adresy urządzeń domowych na adres używany po stronie operatora, a zapora sieciowa ogranicza niepożądane połączenia przychodzące. Dlatego złącze WAN nie jest tylko zwykłym gniazdem Ethernet, ale granicą między siecią domową i zewnętrzną.

Najczęściej znajduje się ono z tyłu obudowy, bywa oznaczone jako WAN, Internet albo WAN/LAN i często ma inny kolor niż pozostałe porty. Kolor nie jest jednak standardem. W części nowych modeli jedno gniazdo może automatycznie pracować jako WAN lub LAN, dlatego najlepiej sprawdzić opis na obudowie albo w instrukcji.

WAN i LAN różnią się funkcją, choć używają podobnego kabla

Do obu typów gniazd zazwyczaj podłącza się przewód Ethernet zakończony wtykiem RJ-45. To właśnie dlatego łatwo wpiąć kabel do niewłaściwego miejsca. Różnica nie dotyczy samej wtyczki, lecz roli, jaką router przypisuje danemu interfejsowi.

Jeżeli masz osobny terminal światłowodowy, czyli ONT, przewód z jego portu Ethernet podłączasz do gniazda WAN routera. W przypadku modemu kablowego sytuacja wygląda podobnie. Nie wpinasz przewodu od operatora do LAN, chyba że urządzenie działa już w trybie punktu dostępowego i nie pełni funkcji głównego routera.

Wyjątkiem są routery z wbudowanym modemem DSL, światłowodowe urządzenia operatora oraz niektóre routery 5G. Tam połączenie z operatorem może odbywać się przez gniazdo telefoniczne, moduł optyczny albo kartę SIM, a klasyczny port Ethernet WAN może być dodatkowym wejściem.

Jak poprawnie podłączyć router do sieci operatora

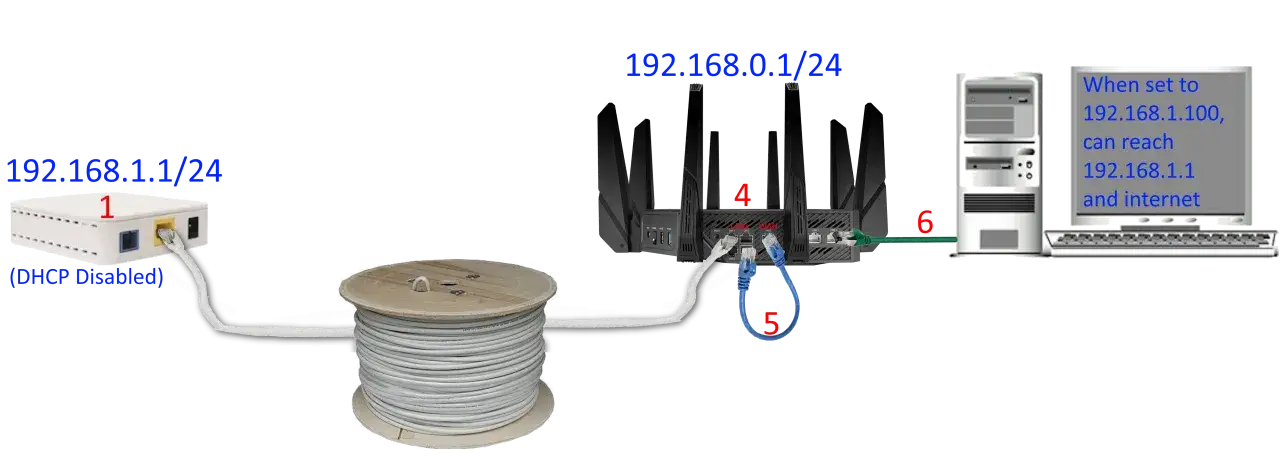

Najprostszy układ wygląda tak: urządzenie operatora, na przykład modem lub ONT, łączy się kablem Ethernet z interfejsem WAN własnego routera. Komputery i inne urządzenia podłączasz już do LAN albo do sieci Wi-Fi utworzonej przez router.

1. Wyłącz modem lub terminal ONT oraz własny router.
2. Podłącz przewód Ethernet do wyjścia LAN w modemie lub ONT.
3. Drugi koniec przewodu włóż do gniazda WAN lub Internet w routerze.
4. Uruchom najpierw modem albo ONT i odczekaj około 1-3 minut.
5. Włącz router i zaloguj się do jego aplikacji lub panelu administracyjnego.
6. Wybierz typ połączenia wymagany przez operatora i zapisz ustawienia.

Kolejność uruchamiania ma znaczenie zwłaszcza wtedy, gdy operator zapamiętuje adres MAC urządzenia. Jeśli po wymianie routera internet nie pojawia się mimo prawidłowego okablowania, czasem pomaga pełne wyłączenie modemu na kilka minut. W niektórych sieciach potrzebna jest także rejestracja nowego urządzenia po stronie operatora.

Dobierz typ połączenia do usługi

W panelu routera zobaczysz zwykle kilka wariantów konfiguracji. Nie wybieraj ich na chybił trafił, bo poprawnie podłączony kabel nie wystarczy do uzyskania adresu IP.

Jeżeli korzystasz z telewizji internetowej albo telefonu VoIP, nie zmieniaj pochopnie trybu pracy urządzenia operatora. Bridge może wyłączyć część usług dodatkowych, a konfiguracja VLAN lub IPTV bywa zależna od konkretnej sieci. W takiej sytuacji najlepiej sprawdzić wymagania operatora przed zakupem routera.

Co zrobić, gdy router pokazuje odłączony port WAN

Komunikat o odłączonym interfejsie WAN najczęściej oznacza brak fizycznego połączenia. Zanim zmienisz ustawienia DNS, PPPoE czy VLAN, sprawdź podstawy. To właśnie kabel albo niewłaściwe gniazdo odpowiadają za dużą część takich przypadków.

• Sprawdź, czy przewód wychodzi z portu LAN modemu lub ONT, a nie z gniazda telefonicznego albo innego nieaktywnego portu.
• Upewnij się, że drugi koniec znajduje się w gnieździe WAN/Internet, a nie w jednym z LAN.
• Wymień kabel na sprawny przewód Cat 5e lub Cat 6.
• Sprawdź, czy kontrolka przy porcie świeci albo miga po podłączeniu.
• Uruchom ponownie modem lub ONT, a dopiero później router.
• Jeśli to możliwe, przetestuj inne gniazdo w modemie operatora.

Brak diody nie zawsze oznacza awarię. W niektórych routerach kontrolki można wyłączyć, a część modeli sygnalizuje połączenie wyłącznie w aplikacji. Jeżeli router otrzymuje adres WAN, ale strony nadal się nie otwierają, problem leży raczej w konfiguracji operatora, DNS, bramie albo jego awarii.

Przeczytaj również: Router a modem - czym się różnią i czego potrzebujesz w domu?

Adres WAN nie zawsze jest publicznym adresem internetu

Router może działać poprawnie, a mimo to nie pozwalać na dostęp z zewnątrz. Dzieje się tak przy CGNAT, czyli współdzieleniu jednego publicznego adresu przez wielu klientów operatora. Adresy z zakresów prywatnych, takich jak 10.0.0.0/8, 172.16.0.0/12 i 192.168.0.0/16, a także zakres 100.64.0.0/10, powinny wzbudzić uwagę.

Ma to znaczenie przy monitoringu, serwerze plików, zdalnym pulpicie i przekierowaniu portów. Samo przekierowanie portu w routerze nie rozwiąże problemu CGNAT. Potrzebny może być publiczny adres IPv4, usługa operatora albo rozwiązanie oparte na IPv6 i tunelowaniu.

Drugi router, punkt dostępowy i problem podwójnego NAT

Jeśli chcesz użyć własnego routera za urządzeniem operatora, masz trzy podstawowe możliwości. Najczystsza technicznie jest konfiguracja modemu operatora w trybie bridge, ale nie zawsze jest dostępna i może wymagać pomocy operatora.

Podwójny NAT nie musi od razu zepsuć zwykłego przeglądania stron. Może jednak powodować problemy z grami online, wideokonferencjami, VPN i urządzeniami smart home. Do samego rozszerzenia zasięgu Wi-Fi wybieram tryb AP, natomiast do pełnej kontroli nad siecią lepiej pozostawić routing jednemu urządzeniu.

Trzeba też pilnować serwera DHCP. W jednej sieci powinno działać tylko jedno urządzenie przydzielające adresy, chyba że świadomie budujesz bardziej zaawansowaną konfigurację. Dwa aktywne serwery DHCP potrafią powodować losowe problemy, które wyglądają jak awaria internetu.

Prędkość WAN zależy od portu, kabla i całej konfiguracji

Router z portem 100 Mb/s ograniczy nawet bardzo szybkie łącze światłowodowe do około 100 Mb/s. Przy porcie gigabitowym realny wynik testu zwykle wynosi około 930-950 Mb/s, ponieważ część przepustowości zajmują narzuty protokołów.

Coraz częściej spotyka się porty 2,5 Gb/s, szczególnie w routerach Wi-Fi 6E i Wi-Fi 7. Taki port ma sens przy łączu szybszym niż 1 Gb/s albo wtedy, gdy przesyłasz duże pliki między komputerem i serwerem NAS. Nie przyspieszy jednak telefonu z kartą sieciową ograniczoną do 1 Gb/s.

Do 1 Gb/s zwykle wystarcza dobrej jakości przewód Cat 5e. Przy dłuższych trasach, zakłóceniach lub planowanej rozbudowie rozsądniejszy będzie Cat 6. Pamiętaj, że najwolniejszy element ogranicza cały odcinek, więc szybki port WAN nie pomoże, jeśli modem, switch albo karta sieciowa obsługuje tylko 100 Mb/s.

Prosty schemat diagnozy przed kontaktem z operatorem

Ja zaczynam od fizycznego połączenia, bo zmiana wielu ustawień naraz zaciemnia obraz sytuacji. Najpierw sprawdzam kabel, kontrolkę i adres WAN, potem dopiero typ połączenia oraz ustawienia dodatkowych usług.

1. Sprawdź, czy modem lub ONT ma dostęp do sieci bez własnego routera.
2. Zweryfikuj, czy przewód jest podłączony do właściwych portów.
3. Otwórz panel routera i sprawdź, czy interfejs WAN otrzymał adres IP.
4. Porównaj typ połączenia z danymi od operatora.
5. Wyłącz na próbę dodatkowe funkcje, takie jak klonowanie MAC, VLAN lub nietypowy DNS.
6. Wykonaj test na komputerze podłączonym przewodem, aby wykluczyć problem z Wi-Fi.

Jeżeli modem nie działa także bez własnego routera, przyczyny trzeba szukać po stronie operatora, instalacji lub samego urządzenia. Gdy modem działa, ale router nie pobiera adresu, przygotuj dla pomocy technicznej model routera, typ łącza i komunikat z panelu WAN. Takie informacje znacznie skracają diagnozę.

Jedno właściwe gniazdo potrafi uporządkować całą sieć

Najważniejsza zasada jest prosta: przewód z modemu, ONT albo urządzenia operatora trafia do WAN, a urządzenia domowe do LAN lub Wi-Fi. Później trzeba dobrać właściwy typ połączenia, sprawdzić prędkość portu i zdecydować, czy drugi router ma routować sieć, czy tylko rozszerzać zasięg.

Jeśli połączenie nadal nie działa, nie zaczynaj od resetowania wszystkiego do ustawień fabrycznych. Najpierw ustal, czy problem dotyczy warstwy fizycznej, adresu IP, konfiguracji operatora czy podwójnego NAT. Taka kolejność zwykle pozwala szybciej przywrócić internet i uniknąć przypadkowego skasowania działających ustawień.
