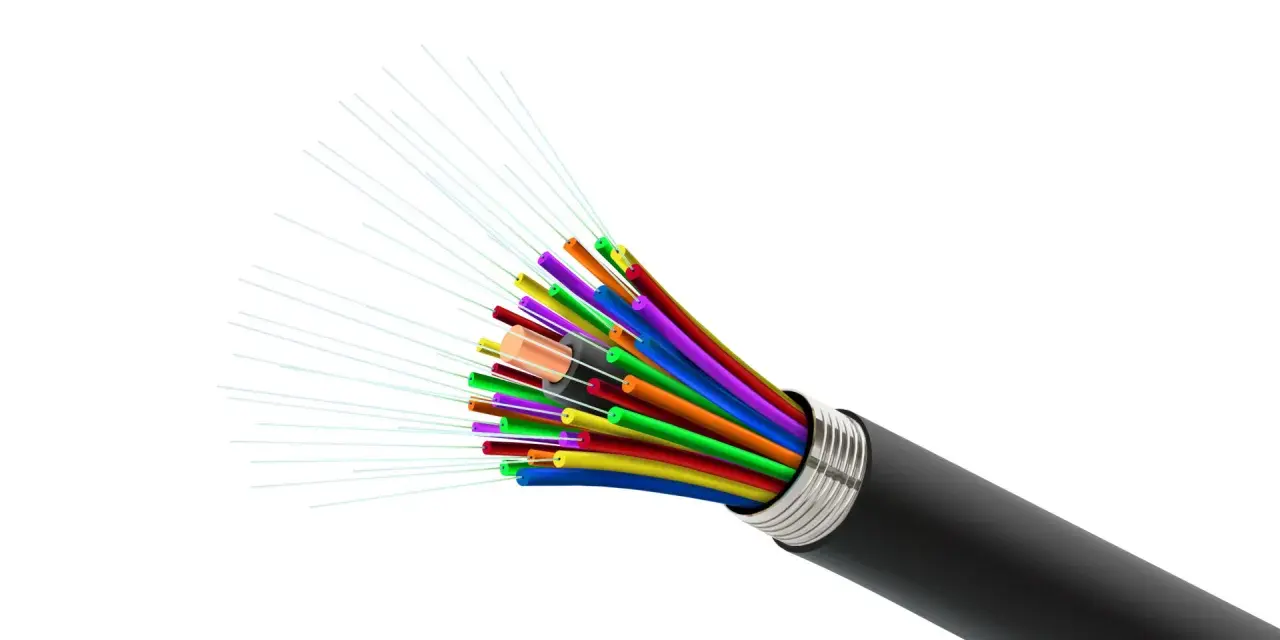

Cienki biały przewód doprowadzony do mieszkania może wyglądać niepozornie, ale w środku kryje delikatne włókno szklane, przez które dane przesyła światło. To, jak wygląda kabel światłowodowy, zależy przede wszystkim od jego przeznaczenia: inaczej prezentuje się przewód do routera, inaczej instalacja prowadzona w ścianie, a jeszcze inaczej kabel napowietrzny lub magistralny. Poniżej pokazuję jego budowę, rodzaje, zakończenia oraz praktyczne oznaki, po których można rozpoznać światłowód bez specjalistycznych narzędzi.
Najważniejsze cechy przewodu światłowodowego w praktyce
- Nie ma miedzianych żył, ponieważ sygnał biegnie przez włókno szklane lub tworzywo.
- Domowy kabel FTTH jest zwykle cienki, biały i płaski, choć spotyka się też wersje okrągłe.
- W środku znajdują się między innymi rdzeń, płaszcz, powłoka ochronna i włókna aramidowe.
- Najpopularniejsze złącza abonenckie to SC/APC w kolorze zielonym oraz SC/UPC w kolorze niebieskim.
- Przewodu nie wolno mocno zginać, zgniatać ani ciągnąć za końcówkę, bo uszkodzenie może być niewidoczne z zewnątrz.
Jak rozpoznać kabel światłowodowy po wyglądzie
Na pierwszy rzut oka kabel światłowodowy przypomina zwykły przewód sygnałowy, ale zazwyczaj jest od niego **lżejszy i cieńszy**. W domowych instalacjach FTTH, czyli Fiber To The Home, często ma biały kolor, płaski profil i szerokość kilku milimetrów. Taki przewód biegnie od gniazda optycznego do urządzenia ONT albo routera z wbudowanym terminalem optycznym.
Najważniejsza różnica polega na tym, że pod zewnętrzną powłoką nie znajdziemy kilku metalowych drutów. Jest tam **jedno lub kilka włókien optycznych**, element wzmacniający oraz tworzywowe warstwy ochronne. Samo włókno jest bardzo cienkie, dlatego użytkownik widzi przede wszystkim osłonę, a nie właściwy element odpowiedzialny za transmisję.
Płaski czy okrągły
Płaski przewód FTTH łatwo poprowadzić przy listwie przypodłogowej albo schować w płytkim kanale. W środku może mieć jedno lub dwa włókna, a po bokach często znajdują się elementy wzmacniające. Okrągły kabel jest zwykle **lepiej zabezpieczony mechanicznie** i częściej stosuje się go na zewnątrz, przy podwieszaniu lub w miejscach narażonych na ruch.
Kolor powłoki nie daje stuprocentowej odpowiedzi. Wewnętrzne kable bywają białe, kremowe lub czarne, a przewody zewnętrzne najczęściej mają czarną osłonę odporną na promieniowanie UV. Dlatego sam wygląd zewnętrzny pomaga w rozpoznaniu, ale pewność daje dopiero oznaczenie na kablu, typ wtyku albo dokumentacja operatora.
Co znajduje się pod zewnętrzną powłoką
Włókno optyczne składa się z **rdzenia, płaszcza i powłoki**, a każdy z tych elementów pełni inną funkcję. Rdzeń prowadzi światło, płaszcz utrzymuje je wewnątrz dzięki różnicy współczynnika załamania, a powłoka akrylowa chroni szkło przed mikropęknięciami. W typowym włóknie jednomodowym rdzeń ma około **9 mikrometrów**, a płaszcz 125 mikrometrów.
To jednak dopiero środek całej konstrukcji. Nad włóknem może znajdować się bufor 250 lub 900 mikrometrów, dalej włókna aramidowe, nazywane potocznie kevlarem, oraz płaszcz z tworzywa. Aramid zwiększa odporność na rozciąganie, ale nie oznacza, że przewód można bezkarnie zginać lub przygniatać.
Dlaczego kabel jest delikatny mimo kilku warstw ochronnych
Powłoka chroni światłowód przed codziennym użytkowaniem, lecz ma swoje granice. Zbyt mały promień gięcia może spowodować mikrozgięcia, które zwiększają **tłumienie sygnału**, czyli straty światła na długości przewodu. Objawem nie zawsze jest całkowity brak internetu. Czasem pojawiają się chwilowe rozłączenia, spadki stabilności albo problemy po przesunięciu mebli.
W kablach domowych często stosuje się włókna G.657A1 lub G.657A2, które lepiej znoszą prowadzenie po ciasnych łukach niż starsze konstrukcje. Nie należy jednak traktować ich jak przewodów odpornych na załamanie. Moja praktyczna zasada jest prosta: jeśli kabel tworzy ostry kąt albo zostaje ściśnięty za szafką, trzeba zmienić jego trasę.
Najpopularniejsze rodzaje kabli spotykane w domu i u operatora
Ten sam termin obejmuje kilka różnych konstrukcji. Inny przewód prowadzi się w kanalizacji teletechnicznej, inny między słupami, a jeszcze inny wykorzystuje się jako krótki patchcord przy routerze. Rozpoznanie rodzaju kabla ma znaczenie, bo **nie każdy światłowód nadaje się do wymiany** w domowej instalacji.
| Rodzaj przewodu | Jak wygląda | Typowe zastosowanie |
|---|---|---|
| Kabel abonencki FTTH | Cienki, często płaski, biały lub czarny | Odcinek od gniazda optycznego do ONT lub routera |
| Patchcord optyczny | Elastyczny przewód z gotowymi wtykami | Połączenie urządzeń, przełącznic i gniazd |
| Kabel wewnętrzny wielowłóknowy | Grubszy, okrągły, z kilkoma włóknami | Piony i instalacje budynkowe |
| Kabel zewnętrzny | Czarna, odporna na UV powłoka, często większa średnica | Trasy elewacyjne, kanalizacja i odcinki napowietrzne |
| Kabel magistralny | Gruby przewód z wieloma włóknami lub tubami | Sieci operatorów i połączenia między punktami dystrybucyjnymi |
W mieszkaniach najczęściej widzimy kabel jednomodowy OS2, przeznaczony do transmisji na duże odległości. Światłowody wielomodowe, zwykle oznaczane jako OM, mają rdzeń 50 lub 62,5 mikrometra i częściej pracują w serwerowniach oraz sieciach lokalnych niż w przyłączach domowych.
Istotne jest też rozróżnienie kabla od patchcordu. Patchcord ma fabrycznie zamontowane końcówki i jest gotowy do podłączenia, natomiast kabel instalacyjny może wymagać spawania włókien lub zakończenia go w przełącznicy. Próba samodzielnego zarobienia przypadkowego przewodu zwykle kończy się **większymi stratami niż przy użyciu właściwego patchcordu**.
Jak wyglądają złącza i gniazdo optyczne
Końcówka światłowodu ma plastikową obudowę, ceramiczną ferrulę oraz element ustalający pozycję włókna. W domowych instalacjach bardzo często spotyka się złącze SC, które jest dość duże i zatrzaskuje się w gnieździe. W sprzęcie sieciowym i panelach krosowych popularne jest także mniejsze złącze LC.
Kolor wtyku bywa pomocną wskazówką. **Zielony SC/APC** ma czoło ferruli ustawione pod kątem, co ogranicza odbicia światła i jest częste w sieciach FTTH. Niebieskie SC/UPC ma płaskie zakończenie i również występuje w instalacjach telekomunikacyjnych. Nie należy jednak łączyć ich na siłę ani traktować kolorów jako jedynego kryterium kompatybilności.
Jak odróżnić światłowód od kabla Ethernet
Kabel Ethernet, na przykład popularna skrętka, ma zwykle wtyk RJ45 z widocznymi metalowymi stykami. Światłowód wykorzystuje złącze optyczne, w którym **nie ma metalowych pinów do przesyłania danych**. Końcówka może przypominać większy plastikowy zatrzask, ale jej środek jest zabezpieczony precyzyjnym elementem optycznym.
W domu światłowód często kończy się w małym białym gnieździe na ścianie. Od niego biegnie krótki przewód do urządzenia operatora. Jeśli do routera prowadzi zwykły kabel z przezroczystą wtyczką RJ45, to najpewniej jest to już odcinek Ethernet, a nie sam światłowód.
Jak bezpiecznie obejrzeć i poprowadzić taki przewód
Oględziny można wykonać bez rozbierania wtyku. Sprawdzam przede wszystkim, czy powłoka nie jest przecięta, kabel nie został przygnieciony i czy końcówka nie ma zabrudzeń. **Nie patrzę w aktywne złącze**, ponieważ niewidoczna dla oka wiązka lasera może być niebezpieczna, nawet gdy nie widać świecenia.
Przy prowadzeniu kabla trzeba zachować łagodne łuki i nie zaciskać go opaską do twardego punktu. Nie wolno ciągnąć za wtyczkę, owijać przewodu ciasno wokół dłoni ani układać go pod nogą mebla. Producent podaje minimalny promień gięcia, a jeśli nie mamy tej informacji, bezpieczniej zostawić **duży, miękki łuk** zamiast ryzykować ciasne załamanie.
- Nie czyść czoła złącza palcem ani przypadkową chusteczką.
- Nie dotykaj ceramicznej końcówki, bo tłuszcz i kurz zwiększają straty sygnału.
- Nie przecinaj kabla, aby skrócić go bez odpowiedniego sprzętu.
- Nie zamieniaj złącza SC/APC na SC/UPC tylko dlatego, że pasuje mechanicznie.
- Przy problemach z łączem najpierw sprawdź ułożenie przewodu, a dopiero później podejrzewaj awarię routera.
Jeśli kabel został mocno zagięty albo wyrwany ze ściany, naprawę powinien wykonać instalator. Spawanie włókna wymaga specjalistycznej spawarki, a ocenę jakości połączenia przeprowadza się między innymi miernikiem mocy optycznej lub reflektometrem OTDR. Domowe testy z latarką nie zastępują takiej diagnostyki.
Co naprawdę warto wiedzieć przed wymianą przewodu
Najczęstszy błąd polega na kupieniu kabla wyłącznie na podstawie długości. Przed zakupem trzeba sprawdzić **typ włókna, rodzaj złączy, polaryzację oraz sposób prowadzenia**. Kabel SC/APC nie zawsze zastąpi SC/UPC, a przewód do instalacji wewnętrznej nie powinien trafiać na zewnątrz bez odpowiedniej powłoki.
Jeżeli operator dostarczył własny patchcord, wymiana na dłuższy model ma sens tylko wtedy, gdy zachowujemy te same parametry. Najbezpieczniej odczytać oznaczenia z płaszcza albo zapytać operatora o wymagany standard. W praktyce kilka złotych oszczędności na przypadkowym przewodzie nie rekompensuje ryzyka awarii i ponownej wizyty technika.
Sam kabel nie zwiększy prędkości internetu ponad możliwości całej usługi. O wyniku decydują również terminal optyczny, router, port Ethernet, konfiguracja operatora i jakość instalacji. Światłowód daje duży zapas przepustowości, ale **stabilność połączenia zależy także od mechanicznego stanu przewodu**.
Po wyglądzie poznasz dużo, ale nie wszystko
Cienka biała żyłka przy routerze, zielone złącze SC/APC i brak metalowych styków to typowy obraz domowego przyłącza FTTH. Grubsza czarna osłona sugeruje przewód zewnętrzny, a większa liczba włókien wskazuje na kabel dystrybucyjny lub magistralny. Takie cechy pozwalają szybko zorientować się, z czym mamy do czynienia.
Nie pokażą jednak, czy włókno działa poprawnie. Do tego potrzebne są pomiary albo diagnostyka operatora, dlatego przy zaniku internetu nie warto wielokrotnie wypinać i wpinać złącza. Najlepsza decyzja to delikatnie sprawdzić trasę kabla, nie dotykać końcówki i zgłosić problem, jeśli przewód jest pęknięty, mocno zagięty lub wysunął się z gniazda.
