Podłączasz telewizor, komputer albo odtwarzacz do wzmacniacza i nie wiesz, które gniazdo wybrać? Wyjście liniowe audio służy właśnie do przekazywania analogowego sygnału dźwiękowego do kolejnego urządzenia, ale nie zasila bezpośrednio pasywnych kolumn. Wyjaśniam, jak działa, czym różni się od wyjścia słuchawkowego i jak poprawnie wykorzystać je w domowym systemie audio.
Najważniejsze informacje o sygnale liniowym
- Line out przesyła analogowy sygnał audio do wzmacniacza, amplitunera, miksera lub aktywnych głośników.
- Nie służy do bezpośredniego napędzania pasywnych kolumn, ponieważ nie ma odpowiedniej mocy.
- Najczęściej korzysta ze złączy RCA, jack 3,5 mm, jack 6,3 mm albo XLR.
- Sygnał z typowego wyjścia liniowego ma zwykle stały poziom głośności.
- Optyczne, koncentryczne i HDMI ARC to wyjścia cyfrowe, a nie analogowy line out.
Co oznacza wyjście liniowe audio i jak działa
Wyjście liniowe, oznaczane jako Line Out, przekazuje gotowy sygnał dźwiękowy z jednego urządzenia do drugiego. Źródłem może być komputer, telewizor, odtwarzacz CD, karta dźwiękowa lub mikser, a odbiornikiem wzmacniacz, amplituner, aktywne monitory albo rejestrator.
Najważniejsze jest to, że taki port przesyła sygnał o niewielkiej mocy. Jego zadaniem nie jest poruszanie membraną dużej kolumny, lecz dostarczenie informacji audio do układu, który dopiero ją wzmocni. W sprzęcie konsumenckim często spotyka się poziom około -10 dBV, czyli 0,316 V RMS, natomiast urządzenia profesjonalne zwykle pracują przy poziomie +4 dBu, odpowiadającym około 1,23 V RMS.
W praktyce nie trzeba tych wartości mierzyć przed każdym podłączeniem. Pokazują jednak, dlaczego line out powinno trafić do wejścia liniowego, takiego jak AUX, Line In, CD lub Audio In, a nie do wejścia mikrofonowego czy głośnikowego.
Co dzieje się z dźwiękiem po podłączeniu
Urządzenie źródłowe zamienia zapis cyfrowy na analogowy albo wyprowadza już istniejący sygnał analogowy. Następnie przewód przesyła go do odbiornika, który reguluje głośność, wzmacnia dźwięk i kieruje go do głośników. W przypadku głośników aktywnych wzmacniacz znajduje się już w ich obudowie.
Z mojego doświadczenia wynika, że największe nieporozumienie bierze się z określenia „wyjście audio”. Każde wyjście przekazuje dźwięk, ale line out, headphone out, speaker out i wyjście cyfrowe robią to w inny sposób.
Line out a wyjście słuchawkowe i głośnikowe
Wyjście słuchawkowe również może przekazać dźwięk do wzmacniacza lub aktywnych głośników, ale zostało zaprojektowane do pracy z obciążeniem słuchawek. Zwykle ma własny wzmacniacz, regulację głośności i inną impedancję wyjściową. Dlatego po podłączeniu do wejścia liniowego może pojawić się szum, przesterowanie albo zmiana barwy.
Line out najczęściej podaje sygnał o stałym poziomie. Głośność ustawia się wtedy na wzmacniaczu lub głośnikach. Wyjście słuchawkowe jest zazwyczaj zależne od regulatora głośności urządzenia źródłowego, choć konkretne zachowanie zależy od modelu telewizora, komputera czy odtwarzacza.
| Rodzaj wyjścia | Do czego służy | Czego wymaga |
|---|---|---|
| Line out | Przesyła sygnał liniowy do kolejnego urządzenia | Wzmacniacza, amplitunera lub głośników aktywnych |
| Headphone out | Zasila słuchawki | Nie wymaga dodatkowego wzmacniacza słuchawkowego |
| Speaker out | Przekazuje już wzmocniony sygnał do kolumn | Kolumn o odpowiedniej impedancji i mocy |
| Optical, coaxial, HDMI ARC | Przesyła cyfrowe dane audio | Odbiornika z odpowiednim dekoderem lub przetwornikiem DAC |
Nie podłączam wyjścia głośnikowego do wejścia liniowego. To nie jest kwestia jakości przewodu, lecz poziomu sygnału. Wyjście dla kolumn może mieć napięcie i moc, które uszkodzą wejście wzmacniacza.
Jak rozpoznać odpowiednie gniazdo w telewizorze i sprzęcie audio

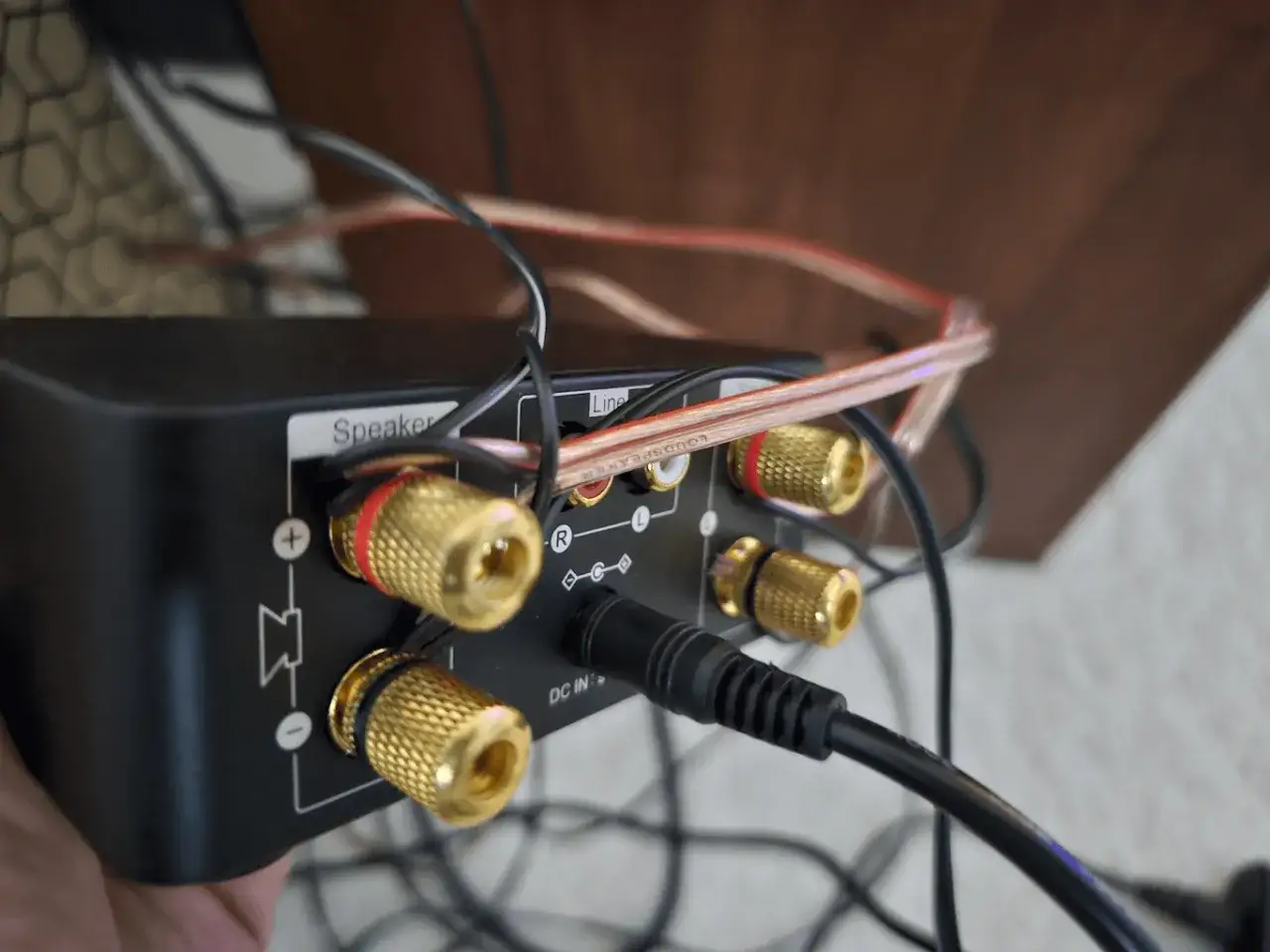

W urządzeniach domowych analogowe wyjście liniowe najczęściej ma postać dwóch gniazd RCA oznaczonych Audio Out, Line Out, L i R. Białe gniazdo odpowiada lewemu kanałowi, a czerwone prawemu. Do połączenia z amplitunerem potrzebny jest zwykle przewód 2x RCA, a do aktywnych głośników może być potrzebna przejściówka RCA na jack 3,5 mm.
Drugą popularną wersją jest gniazdo jack 3,5 mm. W komputerach bywa oznaczone zielonym kolorem, natomiast w telewizorach często opisuje się je jako Headphone albo „słuchawki”. Taki port nie zawsze jest klasycznym line out. W menu telewizora może jednak dać się przełączyć jego działanie na stałe wyjście liniowe.
Analogowe i cyfrowe wyjścia w telewizorze
W wielu nowych telewizorach nie ma już pary czerwonego i białego RCA. Zamiast tego producent oferuje optyczne wyjście Toslink, HDMI ARC/eARC albo tylko gniazdo słuchawkowe. Optyk i HDMI przesyłają sygnał cyfrowy, więc nie połączę ich zwykłym przewodem RCA bez użycia konwertera lub urządzenia, które ma odpowiedni dekoder.
Przy telewizorze zawsze sprawdzam także ustawienia dźwięku. Niektóre modele pozwalają wybrać tryb „stały” lub „zmienny”. W trybie stałym poziom reguluje wzmacniacz, a w zmiennym można sterować nim pilotem telewizora. Tryb stały jest bezpieczniejszym wyborem do klasycznego zestawu stereo, natomiast zmienny bywa wygodniejszy przy prostych aktywnych głośnikach.
Najczęściej spotykane oznaczenia
- Audio Out lub Line Out oznacza analogowe wyjście audio, choć zawsze warto sprawdzić instrukcję konkretnego modelu.
- Monitor Out może przekazywać sygnał do zewnętrznego urządzenia, lecz jego działanie zależy od konstrukcji sprzętu.
- Pre Out to wyjście przedwzmacniacza, często regulowane głośnością i używane do podłączenia końcówki mocy lub subwoofera.
- Digital Audio Out oznacza wyjście cyfrowe, najczęściej optyczne albo koncentryczne.
Do czego można wykorzystać wyjście liniowe

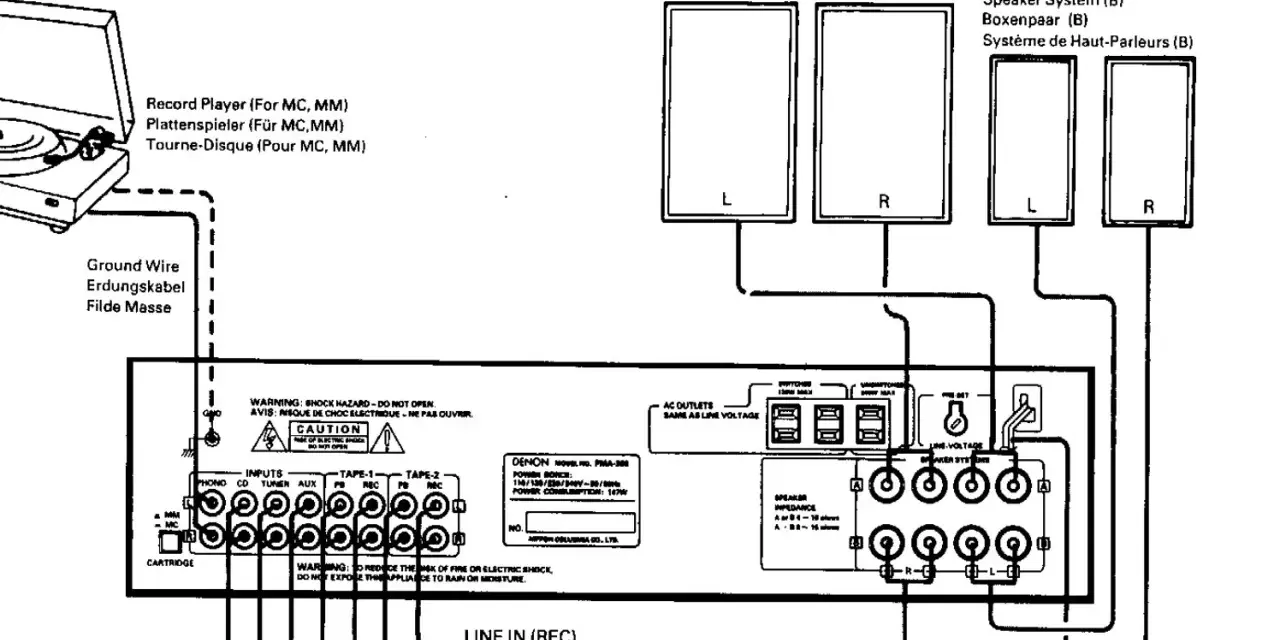

Najprostszy scenariusz to połączenie telewizora ze wzmacniaczem stereo. Sygnał z telewizora trafia do wejścia AUX lub CD, a wzmacniacz zajmuje się regulacją głośności i zasilaniem kolumn. To dobre rozwiązanie, gdy zależy mi na lepszym brzmieniu filmów, ale nie potrzebuję wielokanałowego kina domowego.
Line out sprawdza się też przy podłączaniu aktywnych monitorów. W tym przypadku nie potrzebuję osobnego wzmacniacza, ponieważ znajduje się on w głośnikach. Trzeba tylko dobrać przewód do złączy i rozpocząć od niskiego poziomu głośności.
Inne zastosowania obejmują:
- nagrywanie dźwięku z odtwarzacza lub miksera,
- podłączenie zewnętrznego wzmacniacza słuchawkowego,
- przekazanie sygnału do soundbara z wejściem analogowym,
- połączenie karty dźwiękowej z mikserem,
- zasilenie drugiej strefy audio w domu.
Warto pamiętać o ograniczeniu. Analogowe wyjście stereo przenosi zwykle dwa kanały, lewy i prawy. Jeśli chcę uzyskać Dolby Digital, DTS albo dźwięk wielokanałowy, potrzebuję wyjścia cyfrowego i urządzenia, które obsługuje dany format.
Jak poprawnie podłączyć urządzenia krok po kroku
- Sprawdzam, czy źródło ma analogowe wyjście liniowe, a odbiornik analogowe wejście liniowe.
- Dobieram przewód do złączy, na przykład RCA-RCA albo jack 3,5 mm-RCA.
- Wyłączam lub ściszam urządzenia przed podłączeniem.
- Łączę kanał lewy z lewym, a prawy z prawym.
- Włączam odbiornik i wybieram właściwe źródło, takie jak AUX lub CD.
- Ustawiam umiarkowaną głośność i dopiero później zwiększam poziom.
Jeśli korzystam z telewizora, po podłączeniu sprawdzam, czy dźwięk nie został skierowany wyłącznie na głośniki wewnętrzne albo słuchawki. W menu może być potrzebne wybranie opcji zewnętrznego wyjścia audio. W przypadku optyka lub HDMI ARC dochodzą ustawienia formatu sygnału, na przykład PCM, Dolby Digital lub automatyczny.
Przeczytaj również: Jak podłączyć kolumny do wzmacniacza bez błędów?
Co zrobić, gdy nie ma dźwięku
Najpierw wybieram właściwe wejście we wzmacniaczu. To banalny krok, ale właśnie tutaj najczęściej tkwi problem. Potem sprawdzam balans kanałów, wyciszenie, poziom głośności oraz to, czy przewód jest wpięty do wyjścia, a nie do wejścia urządzenia.
Gdy dźwięk jest bardzo cichy, przyczyną może być wyjście ustawione w trybie słuchawkowym, zbyt niski poziom źródła albo pomylenie wejścia liniowego z mikrofonowym. Gdy pojawia się buczenie, pomaga odsunięcie przewodu od zasilaczy, użycie krótszego kabla albo sprawdzenie uziemienia. Droższy przewód rzadko naprawia błąd konfiguracji.
Jeśli dźwięk jest zniekształcony, ściszam urządzenie źródłowe i odbiornik, a potem zwiększam poziom stopniowo. Szczególnie łatwo przesterować wejście, gdy do wzmacniacza liniowego podłączony zostanie sygnał z wyjścia słuchawkowego ustawionego na maksymalną głośność.
Kiedy lepiej wybrać optyk, HDMI ARC albo konwerter
Analogowe wyjście jest wygodne i działa z dużą liczbą starszych urządzeń, ale nie zawsze będzie najlepszym wyborem. Przy telewizorze z nowoczesnym soundbarem częściej wybrałbym HDMI ARC lub eARC, ponieważ pozwala przesłać dźwięk jednym przewodem i sterować głośnością pilotem telewizora.
Optyk ma sens wtedy, gdy amplituner lub soundbar nie obsługuje ARC. Jest odporny na część zakłóceń elektrycznych i łatwy w konfiguracji, ale nie przenosi wszystkich formatów dostępnych przez eARC. Z kolei konwerter cyfrowo-analogowy DAC przydaje się, gdy telewizor ma tylko optyczne wyjście, a posiadany wzmacniacz wyłącznie wejścia RCA.
| Rozwiązanie | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| Analogowe RCA lub jack | Starszy wzmacniacz, aktywne głośniki, proste stereo | Brak dźwięku wielokanałowego |
| Optyczne Toslink | Telewizor i soundbar bez HDMI ARC | Ograniczona obsługa najnowszych formatów |
| HDMI ARC/eARC | Kino domowe, soundbar, sterowanie jednym pilotem | Wymaga zgodności urządzeń i poprawnych ustawień |
| DAC | Połączenie cyfrowego telewizora ze starszym wzmacniaczem | Dodatkowe urządzenie i zasilanie |
Nie traktuję więc line out jako rozwiązania lepszego w każdej sytuacji. Do prostego stereo jest wystarczające, często bardzo praktyczne, ale przy soundbarze i kinie domowym przewaga połączenia cyfrowego jest wyraźna.
Jak uniknąć błędów przy wyborze i podłączaniu
Najczęściej mylone są trzy rzeczy: wyjście liniowe, wyjście słuchawkowe i wyjście cyfrowe. Sam kształt gniazda nie zawsze wystarcza, bo jack 3,5 mm może pełnić różne funkcje, a port opisany jako Audio Out może wymagać konkretnego ustawienia w menu.
- Nie podłączaj pasywnych kolumn bezpośrednio do line out.
- Nie wkładaj wtyku RCA do gniazda oznaczonego jako phono, jeśli wzmacniacz nie ma przełącznika odpowiedniego trybu.
- Nie zakładaj, że wyjście telewizora zawsze reaguje na pilot.
- Nie łącz optyka z RCA zwykłą przejściówką. Potrzebny jest konwerter DAC.
- Nie ustawiaj maksymalnej głośności na wyjściu słuchawkowym używanym jako źródło liniowe.
Przed zakupem kabla sprawdzam instrukcję urządzenia i fotografie panelu złączy. To zajmuje minutę, a pozwala uniknąć kupowania niewłaściwego przewodu albo konwertera, który obsługuje tylko część potrzebnych formatów.
Prosty wybór zależny od posiadanego sprzętu
Jeżeli masz telewizor z RCA Audio Out i wzmacniacz z AUX, wystarczy przewód RCA-RCA. Gdy telewizor ma jack słuchawkowy, możesz użyć przewodu jack-RCA, ale najpierw sprawdź, czy regulacja głośności działa tak, jak oczekujesz.
Przy telewizorze z samym optykiem i starszym wzmacniaczem wybierz DAC optyczny na RCA. Jeśli masz nowoczesny soundbar, zacznij od HDMI ARC/eARC, a dopiero potem rozważ połączenie optyczne lub analogowe.
Najkrótsza zasada brzmi tak: line out przekazuje sygnał, a wzmacniacz dostarcza moc. Gdy rozdzielisz te dwie funkcje i sprawdzisz typ złącza, podłączenie telewizora lub innego źródła audio przestaje być zgadywanką, a cały zestaw działa przewidywalnie i bez niepotrzebnych kosztów.
