Jedno źle podłączone zaciski potrafi odebrać stereo bas, a w skrajnym przypadku przeciążyć końcówkę mocy. Pytanie, jak podłączyć kolumny do wzmacniacza, sprowadza się więc nie tylko do włożenia przewodów w odpowiednie gniazda, lecz także do sprawdzenia impedancji, polaryzacji i typu zestawów. Poniżej pokazuję bezpieczny schemat dla stereo, wyjaśniam różnice między kolumnami pasywnymi i aktywnymi oraz wskazuję błędy, których sam zawsze staram się unikać.
Poprawne połączenie zaczyna się od czterech prostych kontroli
- Wyłącz zasilanie wzmacniacza i odłącz go od sieci przed podpinaniem przewodów.
- Plus łącz z plusem, a minus z minusem, zarówno dla lewej, jak i prawej kolumny.
- Sprawdź impedancję kolumn i minimalne obciążenie obsługiwane przez wzmacniacz.
- Kolumny pasywne podłączaj do wyjść głośnikowych, a aktywne do wyjścia liniowego lub przedwzmacniacza.
- Dwie pary kolumn mogą obniżyć obciążenie nawet do 4 Ω, dlatego wymagają sprawdzenia instrukcji urządzenia.
Co sprawdzić przed podłączeniem sprzętu
Najpierw ustalam, z jakim sprzętem mam do czynienia. Kolumna pasywna nie ma własnego wzmacniacza i potrzebuje przewodu głośnikowego prowadzącego bezpośrednio z wyjścia wzmacniacza. Kolumna aktywna ma zasilanie sieciowe i własną końcówkę mocy, dlatego otrzymuje sygnał przez RCA, XLR, jack albo inne wejście liniowe.
To rozróżnienie ma znaczenie praktyczne. Pasywnych zestawów nie podłącza się do wyjścia słuchawkowego ani do gniazda RCA wzmacniacza, a aktywnych nie wolno wpinać do zacisków oznaczonych Speaker Out. W przypadku telewizora najczęściej łączę go z amplitunerem lub wzmacniaczem przez HDMI ARC/eARC, optykę albo wyjście analogowe, a dopiero kolumny podpinam do wyjść głośnikowych.
Przygotuj dwużyłowy kabel głośnikowy, nożyk lub ściągacz izolacji oraz opcjonalnie wtyki bananowe. Do typowego zestawu stereo wystarczą dwa odcinki przewodu. Przy długości do około 5 metrów zwykle sprawdzi się przekrój 1,5 mm², a przy dłuższych trasach bezpieczniej wybrać 2,5 mm². Najdroższy przewód nie naprawi źle dobranej impedancji, więc ten zakup traktuję jako drugorzędny wobec prawidłowego montażu.
Jak połączyć dwie kolumny krok po kroku
1. Wyłącz wzmacniacz i przygotuj przewody
Przed rozpoczęciem wyłączam wzmacniacz, odłączam wtyczkę z gniazdka i ściszam wszystkie źródła. Producentów sprzętu nie bez powodu ostrzega przed dotykaniem zacisków głośnikowych przy podłączonym zasilaniu. Krótkie zwarcie między plusem i minusem może uruchomić zabezpieczenie albo uszkodzić końcówkę mocy.
Zdejmij z końca kabla około 10-12 mm izolacji, a odsłonięte druciki mocno skręć. Nie zostawiaj luźnych włókien miedzi, ponieważ pojedynczy wystający drucik może zetknąć się z sąsiednim zaciskiem. Jeśli używasz wtyków bananowych, zarób oba końce zgodnie z instrukcją wtyku i sprawdź, czy przewód trzyma się pewnie.
2. Rozpoznaj kanały i bieguny
Na wzmacniaczu znajdziesz wyjścia Left lub L dla lewej kolumny oraz Right lub R dla prawej. Każdy kanał ma zacisk dodatni oznaczony symbolem „+”, zwykle czerwony, i ujemny oznaczony „-”, zwykle czarny.
Jedna żyła kabla powinna być wyróżniona paskiem, nadrukiem albo inną fakturą. Nie ma znaczenia, czy uznasz ją za plus, czy minus. Istotne jest, aby ta sama żyła trafiła do tego samego bieguna na obu końcach przewodu.
3. Wykonaj połączenia
Podłącz lewy kanał według schematu L+ do + lewej kolumny oraz L- do jej zacisku ujemnego. Prawy kanał łączysz analogicznie, czyli R+ do plusa prawego zestawu i R- do minusa. Nie krzyżuj kanałów, jeśli zależy Ci na prawidłowej scenie stereo.
W przypadku zacisków śrubowych odkręć nakrętkę, włóż przewód w otwór i dokręć ją bez używania nadmiernej siły. Przy terminalach sprężynowych wciśnij zacisk, wsuwaj przewód do końca i puść. Na koniec lekko pociągnij za każdy kabel. Solidne połączenie nie powinno się wysuwać ani obracać w zacisku.
4. Uruchom system z małą głośnością
Po sprawdzeniu wszystkich połączeń włącz wzmacniacz i wybierz właściwe źródło. Zacznij od niskiego poziomu głośności, aby szybko wychwycić pomylone kanały, trzaski albo brak sygnału. Muzyka z wyraźnym wokalem i basem dobrze pokazuje, czy obie kolumny pracują razem.
Impedancja decyduje o bezpieczeństwie wzmacniacza
Impedancja, wyrażana w omach, opisuje obciążenie widziane przez wzmacniacz. Na kolumnie może pojawić się wartość 4, 6 albo 8 Ω, natomiast we wzmacniaczu znajdziesz informację o minimalnej impedancji obciążenia. To właśnie instrukcja konkretnego modelu ma pierwszeństwo przed ogólnymi poradami.
Najbezpieczniejsza zasada jest prosta: impedancja zestawu nie powinna być niższa niż minimum dopuszczone przez wzmacniacz. Jeśli urządzenie obsługuje kolumny od 4 Ω, zestawy 4-, 6- i 8-omowe są zwykle dopuszczalne. Jeżeli producent podaje minimum 6 lub 8 Ω, podłączenie kolumn 4-omowych może powodować nadmierne nagrzewanie, wyłączanie zabezpieczeń i zniekształcenia.
Nie porównuj bezpośrednio mocy wzmacniacza i mocy kolumn, jakby musiały być identyczne. Przykładowo wzmacniacz 2 x 50 W nie wymaga automatycznie kolumn o mocy dokładnie 50 W. Ważniejsze są impedancja, skuteczność zestawów, wielkość pomieszczenia i rozsądny poziom głośności. Najczęściej to przesterowany wzmacniacz, a nie sama różnica w deklarowanej mocy, niszczy głośniki wysokotonowe.
| Kolumny | Wzmacniacz | Ocena |
|---|---|---|
| 8 Ω | minimum 4 Ω | Bezpieczna, typowa konfiguracja |
| 6 Ω | minimum 6 Ω | Konfiguracja zgodna ze specyfikacją |
| 4 Ω | minimum 8 Ω | Połączenie ryzykowne, którego należy unikać |
| 2 x 8 Ω na kanał | minimum 4 Ω przy pracy równoległej | Możliwe tylko po sprawdzeniu instrukcji |
Warto też zapewnić wzmacniaczowi wentylację. Zostaw co najmniej kilka centymetrów wolnej przestrzeni nad obudową i nie ustawiaj go w zamkniętej szafce, jeśli mocno się nagrzewa. Ciepła obudowa nie zawsze oznacza awarię, ale częste wyłączanie urządzenia podczas głośnego grania jest sygnałem, że obciążenie lub chłodzenie wymaga sprawdzenia.
Kolumny z czterema zaciskami i tryb bi-wiring
Niektóre zestawy mają po dwa terminale dla sekcji niskotonowej i wysokotonowej. Fabrycznie są one połączone metalowymi zworami. Przy zwykłym podłączeniu stereo zostawiam zwory na miejscu i używam jednej pary przewodów do zacisków wskazanych przez producenta.
Bi-wiring polega na poprowadzeniu dwóch par kabli z tego samego kanału wzmacniacza do jednej kolumny. Można go zastosować po zdjęciu zwór, ale nie należy oczekiwać automatycznie dużej poprawy brzmienia. W typowym salonie większą różnicę daje ustawienie kolumn, akustyka i właściwa polaryzacja.
Bi-amping to coś innego. Wymaga osobnych kanałów wzmacniacza dla sekcji wysokich i niskich tonów, a czasem także zgodności ustawień amplitunera z instrukcją kolumn. Nie usuwaj zwór bez planu, bo możesz odciąć jedną część zestawu albo doprowadzić do nieprawidłowego obciążenia.
Dwie pary kolumn, subwoofer i inne wyjątki

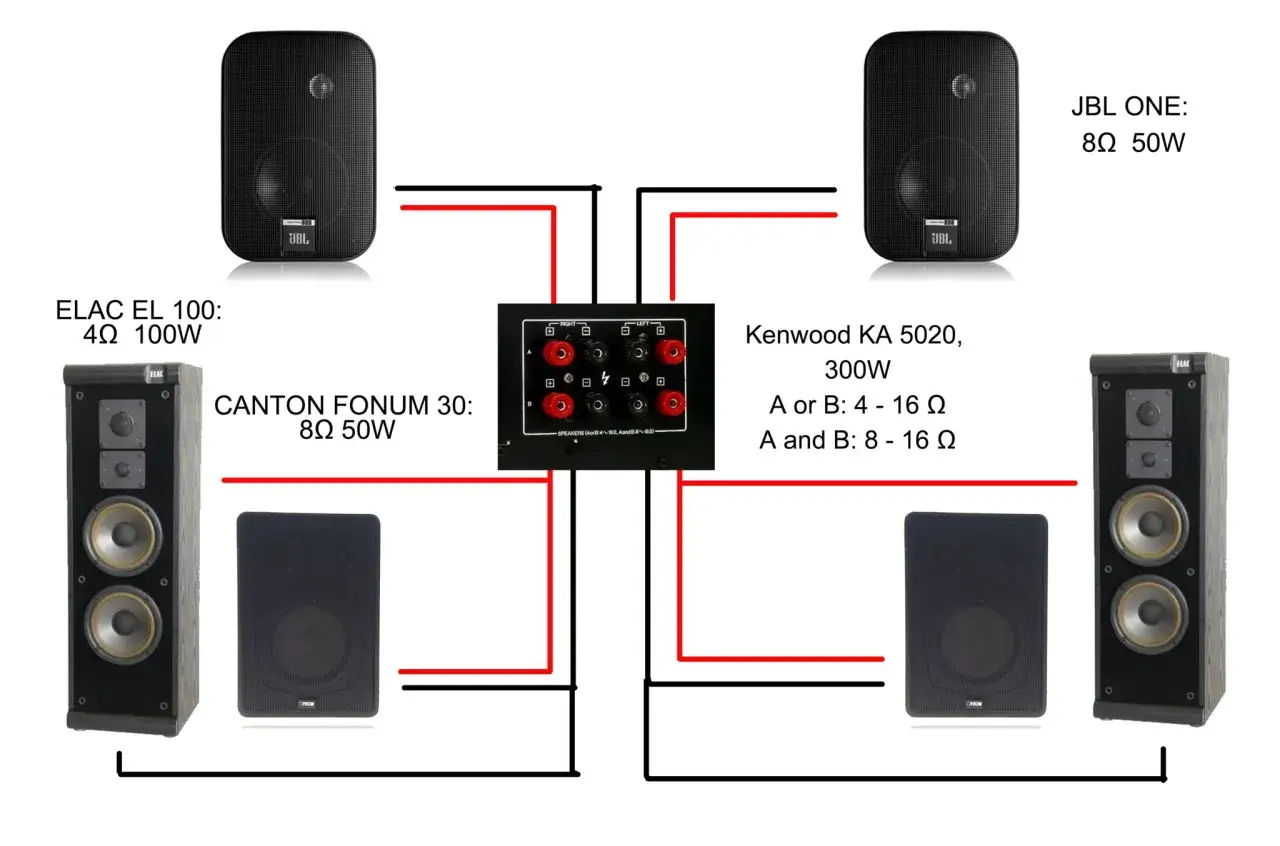

Przełączniki Speaker A i Speaker B nie zawsze oznaczają dwa całkowicie niezależne wzmacniacze. W wielu urządzeniach obie pary są zasilane równolegle. Dwie kolumny 8-omowe podłączone do jednego kanału dają w przybliżeniu obciążenie 4 Ω, dlatego jednoczesne używanie A+B wymaga sprawdzenia specyfikacji.
Aktywny subwoofer podłącza się zwykle do wyjścia SUB OUT, LFE albo pre-out, a nie do zacisków głośnikowych. Jeśli subwoofer ma wejścia wysokopoziomowe, można użyć przewodów głośnikowych, ale tylko zgodnie z instrukcją jego producenta. To rozwiązanie jest przydatne w starszych wzmacniaczach bez wyjścia liniowego dla subwoofera.
Przy amplitunerze kina domowego każdy kanał ma własne oznaczenie, na przykład Front L, Front R, Center i Surround. Podłącz konkretną kolumnę do odpowiadającego jej wyjścia, zachowując polaryzację. Głośnika centralnego nie wpina się do lewego ani prawego kanału, nawet jeśli chwilowo wydaje się, że system działa.
Najczęstsze błędy i szybki test połączenia
- Podłączanie przewodów przy włączonym wzmacniaczu.
- Zamiana plusa z minusem w jednej kolumnie.
- Wpięcie przewodu do wyjścia słuchawkowego, liniowego lub przedwzmacniacza zamiast do Speaker Out.
- Pozostawienie luźnych włókien miedzi przy zacisku.
- Podłączenie kolumn 4-omowych do wzmacniacza, który nie obsługuje takiego obciążenia.
- Zdjęcie zwór z kolumny wyposażonej w cztery terminale bez użycia drugiej pary przewodów.
Jeśli dźwięk jest cienki, bas niemal znika, a wokal wydaje się oddalony, sprawdź polaryzację. Jedna kolumna może być podłączona odwrotnie, przez co głośniki pracują w przeciwfazie. Zamiana przewodów na jednym końcu jednego kabla często przywraca pełniejszy bas i stabilny środek sceny.
Brak dźwięku zacznij diagnozować od najprostszych rzeczy. Sprawdź wybrane wejście, wyciszenie, balans, aktywne wyjście A/B oraz to, czy przewód nie wysunął się z zacisku. Gdy wzmacniacz wyłącza się przy zwiększaniu głośności, nie kontynuuj testów na siłę. Najpierw sprawdź impedancję, zwarcia i temperaturę urządzenia.
Mała kontrola, która oszczędza duży problem
Po podłączeniu oznacz wyróżnioną żyłę kabla jako plus i trzymaj się tej samej konwencji w całym systemie. Zostaw sobie dostęp do tylnego panelu, nie prowadź przewodów głośnikowych naprężonych pod meblem i raz na jakiś czas sprawdź, czy zaciski nadal są dokręcone.
W praktyce poprawne połączenie stereo jest proste: lewy kanał do lewej kolumny, prawy do prawej, plus do plusa, minus do minusa. Jeśli do tego dopasujesz impedancję i uruchomisz sprzęt od małej głośności, większość problemów znika jeszcze zanim zdążą się pojawić.
