Jak podłączyć subwoofer? Praktyczne warianty i ustawienia

Bas z subwoofera potrafi całkowicie odmienić filmy i muzykę, ale tylko wtedy, gdy urządzenia są właściwie połączone. Pytanie, jak podłączyć subwoofer, wymaga najpierw rozpoznania typu głośnika, dostępnych wyjść oraz tego, czy korzystasz z amplitunera, wzmacniacza stereo, telewizora czy soundbara. Poniżej pokazuję sprawdzone warianty, ustawienia startowe i błędy, przez które subwoofer często milczy albo zaczyna nieprzyjemnie dudnić.

Najpierw sprawdź, jaki masz subwoofer i jakie wyjścia oferuje sprzęt

Zanim sięgniesz po kabel, zajrzyj na tylny panel urządzeń. To oszczędza sporo czasu, bo podobnie wyglądające gniazda mogą pełnić zupełnie różne funkcje. Najważniejsze pytanie brzmi, czy subwoofer jest aktywny, czy pasywny.

Model aktywny ma własne zasilanie sieciowe, pokrętło głośności i zwykle regulację częstotliwości odcięcia. W jego opisie znajdziesz określenia takie jak LFE IN, LINE IN, LOW LEVEL IN albo HIGH LEVEL IN. Subwoofer pasywny nie ma wbudowanego wzmacniacza, więc potrzebuje osobnej końcówki mocy lub amplitunera, który został zaprojektowany do jego obsługi.

Nie podłączaj kabla RCA do zacisków głośnikowych ani przewodów głośnikowych do wejścia LFE. Te połączenia przenoszą sygnał o innym poziomie, a pomyłka może skończyć się uszkodzeniem sprzętu. Ja zawsze zaczynam od sfotografowania tylnego panelu i porównania oznaczeń z instrukcją, szczególnie gdy urządzenie ma kilka podobnych wejść.

Najprostsze połączenie przez LFE lub SUB OUT

To standardowy wariant w kinie domowym i najłatwiejsza metoda konfiguracji. Potrzebujesz pojedynczego kabla RCA, często sprzedawanego jako przewód subwooferowy. Nie musi być bardzo gruby ani kosztowny, ale powinien mieć dobre, stabilne wtyki i odpowiednią długość.

1. Wyłącz amplituner oraz subwoofer i odłącz je od zasilania.
2. Znajdź w amplitunerze gniazdo SUB OUT, SUBWOOFER OUT albo LFE OUT.
3. Podłącz jeden koniec kabla RCA do tego wyjścia.
4. Drugi koniec włóż do wejścia LFE IN w subwooferze.
5. Podłącz zasilanie subwoofera i włącz oba urządzenia.
6. W menu amplitunera ustaw obecność subwoofera oraz dobierz częstotliwość podziału.

Jeśli subwoofer ma wejście opisane jako LFE, korzystaj właśnie z niego. W tym trybie amplituner zazwyczaj odpowiada za podział pasma, dlatego pokrętło częstotliwości odcięcia na subwooferze może być pomijane albo powinno zostać ustawione maksymalnie, zgodnie z instrukcją producenta.

W menu amplitunera zacznij od ustawienia kolumn jako Small, nawet jeśli są to duże podłogówki. Nie oznacza to, że kolumny są fizycznie małe. W konfiguracji kina domowego określenie to przekazuje najniższe częstotliwości do subwoofera. Dobrym ustawieniem początkowym jest 80 Hz, choć małe kolumny mogą lepiej współpracować z zakresem 90-120 Hz, a większe z niższym podziałem.

Brak wyjścia subwooferowego nie zawsze oznacza problem

Starszy wzmacniacz stereo często nie ma gniazda SUB OUT. Jeśli aktywny subwoofer posiada zaciski HIGH LEVEL INPUT lub SPEAKER LEVEL INPUT, możesz pobrać sygnał z wyjść głośnikowych wzmacniacza. Subwoofer otrzyma wtedy ten sam sygnał, który trafia do kolumn, a jego własny wzmacniacz zajmie się niskimi tonami.

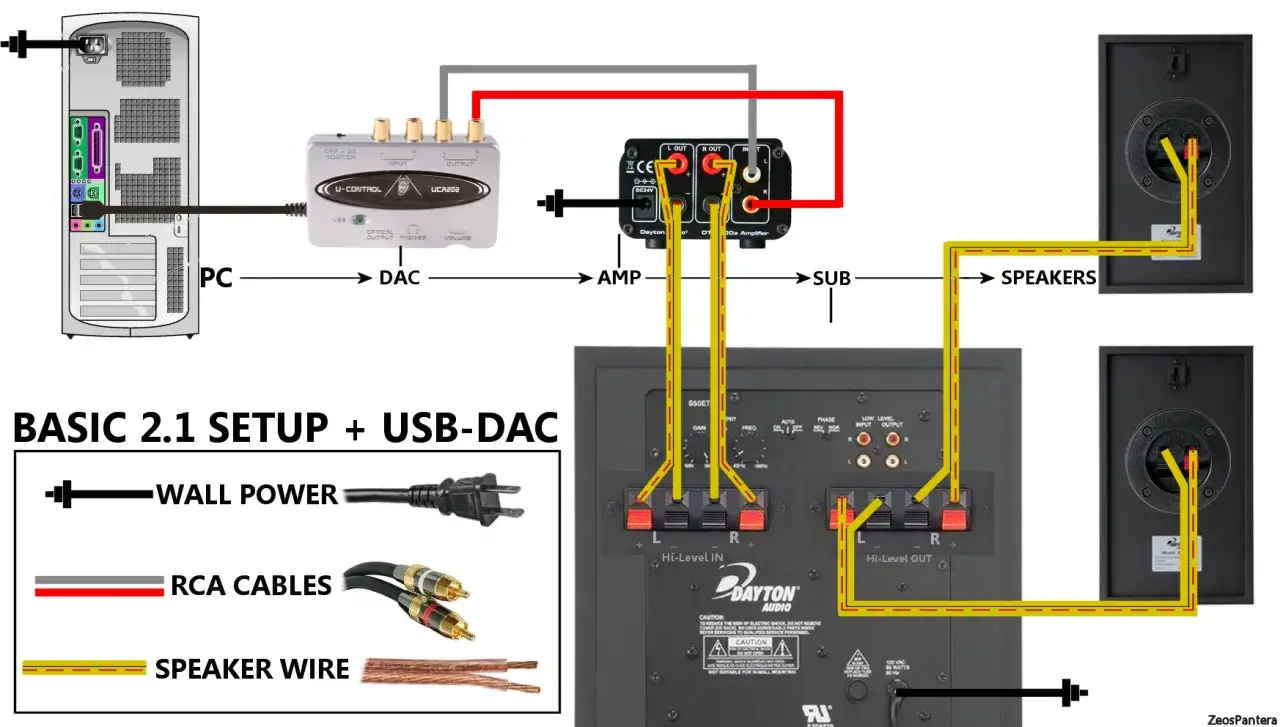

Podłączenie przez wejście wysokopoziomowe

1. Wyłącz wzmacniacz i odłącz go od prądu.
2. Przygotuj przewód głośnikowy, najlepiej o przekroju około 1,5-2,5 mm².
3. Połącz lewy i prawy kanał wzmacniacza z odpowiednimi zaciskami HIGH LEVEL IN subwoofera.
4. Zachowaj polaryzację, czyli czerwony przewód do plusa, a czarny lub oznaczony do minusa.
5. Kolumny pozostaw podłączone do wzmacniacza zgodnie z dotychczasowym układem.
6. Włącz zestaw i ustaw filtr dolnoprzepustowy na subwooferze.

Wejście wysokopoziomowe ma wysoką impedancję, więc w prawidłowo zaprojektowanym subwooferze nie powinno istotnie obciążać wzmacniacza. Mimo to zawsze sprawdź instrukcję. Szczególnej ostrożności wymagają końcówki mocy mostkowane oraz niektóre wzmacniacze klasy D, w których zaciski głośnikowe nie mają wspólnej masy.

Jeżeli wzmacniacz ma wyjście PRE OUT, możesz użyć kabla RCA i podłączyć je do wejścia LINE IN subwoofera. To wygodne rozwiązanie, ale trzeba sprawdzić, czy regulacja głośności wzmacniacza wpływa na wyjście przedwzmacniacza. Jeśli nie, poziom basu może wymagać osobnej regulacji przy każdym odsłuchu.

Subwoofer pasywny to inna sytuacja. Samo wyjście LFE dostarcza sygnał, a nie moc potrzebną do napędzenia głośnika. Potrzebujesz więc dodatkowego wzmacniacza, który odbierze sygnał z SUB OUT i zasili głośnik zgodnie z jego impedancją oraz mocą znamionową.

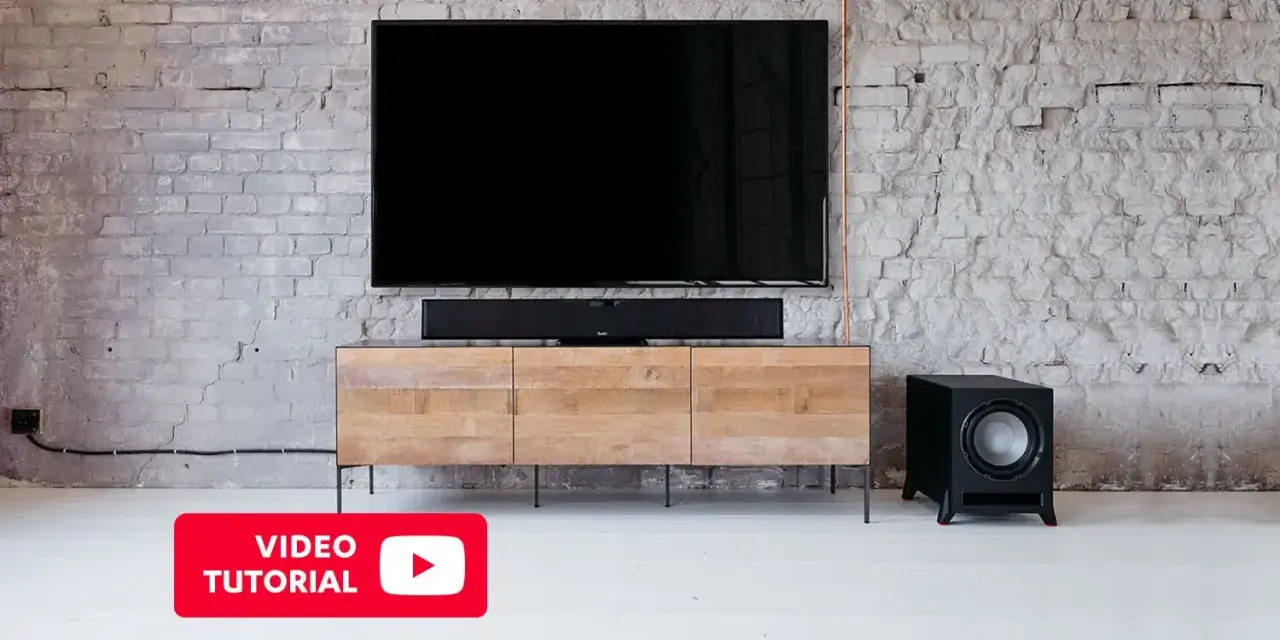

Telewizor, soundbar i kino domowe wymagają innego podejścia

Telewizor rzadko oferuje klasyczne wyjście subwooferowe. Złącze HDMI ARC lub eARC przesyła dźwięk do amplitunera albo soundbara, ale nie służy do bezpośredniego podłączenia zwykłego subwoofera. Potrzebujesz urządzenia pośredniego, które odbierze sygnał z telewizora i udostępni wyjście LFE lub SUB OUT.

W przypadku soundbara sprawdź, czy producent przewidział dedykowany subwoofer bezprzewodowy albo gniazdo SUB OUT. W wielu zestawach subwoofer paruje się automatycznie z konkretnym modelem soundbara, dlatego uniwersalny głośnik aktywny może nie zadziałać. Sam fakt, że oba urządzenia mają Bluetooth, nie gwarantuje kompatybilności, ponieważ profile Bluetooth dla głośników niskotonowych nie są uniwersalne.

Wyjście słuchawkowe telewizora może posłużyć do zasilenia wejścia liniowego aktywnego subwoofera przez odpowiednią przejściówkę, ale to rozwiązanie awaryjne. Telewizor może wtedy wyciszyć własne głośniki albo nie pozwolić na niezależną regulację poziomu. Przy filmach lepszy efekt daje amplituner AV, który poprawnie rozdziela kanały i obsługuje sygnał LFE.

Nie podłączysz subwoofera bezpośrednio do wyjścia optycznego. Sygnał optyczny jest cyfrowy, a większość subwooferów przyjmuje sygnał analogowy. Potrzebny byłby konwerter cyfrowo-analogowy, choć w praktyce rozsądniej wykorzystać amplituner lub soundbar z właściwym wyjściem.

Ustawienie i kalibracja decydują o jakości basu

Sam kabel nie rozwiązuje wszystkiego. Subwoofer ustawiony w rogu pokoju może grać znacznie głośniej, ale często pojawia się wtedy efekt dudnienia. Na początek postaw go blisko przedniej ściany, mniej więcej 20-40 cm od niej, i nie wciskaj całkowicie w narożnik.

Dobrym sposobem na znalezienie miejsca jest tak zwany test pełzający. Ustaw subwoofer w miejscu odsłuchu, włącz muzykę z wyraźnym basem, a potem przejdź po pokoju i posłuchaj, gdzie niskie tony są najbardziej równe. Właśnie w tym punkcie warto później ustawić urządzenie. Z mojego doświadczenia wynika, że przesunięcie subwoofera o 30-50 cm potrafi dać większą różnicę niż wymiana kabla.

Przeczytaj również: Kod PUK do karty SIM - gdzie go znaleźć i jak odblokować?

Ustawienia startowe, które zwykle działają

• Głośność ustaw początkowo na 25-40 procent skali.
• Częstotliwość odcięcia ustaw w okolicach 80 Hz, jeśli system nie robi tego automatycznie.
• Fazę ustaw na 0 stopni, a później porównaj z 180 stopniami.
• Tryb standby pozostaw włączony, jeśli subwoofer ma sam wykrywać sygnał.
• Po automatycznej kalibracji amplitunera sprawdź ręcznie, czy bas nie został ustawiony zbyt cicho.

Zmiana fazy nie zwiększa po prostu głośności. Chodzi o zgodność pracy subwoofera z kolumnami w miejscu odsłuchu. Jeśli przy 180 stopniach bas staje się pełniejszy i bardziej spójny, zostaw to ustawienie. W większych pomieszczeniach lub przy dwóch subwooferach rezultat może być jeszcze bardziej zależny od ich wzajemnego położenia.

Najczęstsze błędy i szybka diagnoza problemu

Jeżeli subwoofer nie gra, zacznij od rzeczy oczywistych. Sprawdź, czy świeci kontrolka zasilania, czy amplituner wykrywa subwoofer oraz czy źródło dźwięku rzeczywiście zawiera niskie częstotliwości. W filmach wybierz tryb dźwięku, który nie wyłącza kanału LFE, a w muzyce sprawdź materiał z wyraźną linią basu.

Typowym błędem jest podłączenie kabla do wyjścia REC OUT zamiast PRE OUT. REC OUT ma stały poziom, więc regulacja głośności wzmacniacza nie wpływa na subwoofer. Innym problemem bywa użycie wyjścia głośnikowego bezpośrednio z wejściem liniowym, co może uszkodzić subwoofer.

Jeśli bas jest przesadnie dominujący, nie zaczynaj od podkręcania kolumn. Najpierw zmniejsz głośność subwoofera, sprawdź jego położenie i dopiero później koryguj częstotliwość odcięcia. Dobry subwoofer powinien być odczuwalny, ale nie powinien stale zwracać na siebie uwagi.

Mała kontrola po instalacji oszczędza późniejszych poprawek

Po podłączeniu odtwórz ten sam fragment muzyki lub filmu przy kilku poziomach głośności. Posłuchaj, czy bas nie znika przy cichym odsłuchu, nie buczy przy większej głośności i nie lokalizuje się wyraźnie przy samej obudowie. Jeśli wszystko brzmi spójnie, nie ma sensu bez końca zmieniać ustawień.

Najbezpieczniejszy schemat jest prosty. Wyjście SUB OUT lub LFE łączysz z wejściem LFE aktywnego subwoofera, a przy braku takiego wyjścia korzystasz z HIGH LEVEL IN albo PRE OUT. Pasywny model wymaga dodatkowego wzmacniacza, natomiast przy telewizorze i soundbarze trzeba sprawdzić zgodność konkretnego systemu, bo nie każde urządzenie obsługuje uniwersalne subwoofery.

Jeśli po tych czynnościach nadal nie ma dźwięku, problem najczęściej leży w ustawieniach amplitunera, niewłaściwym wejściu albo uszkodzonym przewodzie, a nie w samej mocy subwoofera. Właśnie dlatego warto najpierw uporządkować połączenia i konfigurację, zamiast od razu kupować nowy sprzęt.
